產品概述
??智(zhi)慧管廊(lang)(lang)綜(zong)合管理(li)平(ping)臺基于SOA構架(jia)理(li)念，利用“物聯網、GIS+BIM、大數(shu)據、虛擬現(xian)(xian)實、超融(rong)合”等多種(zhong)技術手段，對地下(xia)綜(zong)合管廊(lang)(lang)的(de)日(ri)常(chang)監(jian)控(kong)、設備運(yun)行(xing)、環(huan)境監(jian)測(ce)、應急(ji)指揮、數(shu)據分析(xi)等日(ri)常(chang)業務實現(xian)(xian)標準化(hua)(hua)、智(zhi)慧化(hua)(hua)、統一化(hua)(hua)管理(li)，達到實時化(hua)(hua)監(jian)測(ce)、立體化(hua)(hua)展示、精細化(hua)(hua)管理(li)、智(zhi)能化(hua)(hua)控(kong)制(zhi)、精準化(hua)(hua)決策、可視化(hua)(hua)運(yun)維的(de)目的(de)，打造符(fu)合國家標準的(de)智(zhi)慧化(hua)(hua)的(de)城市動脈、百年工程(cheng)。

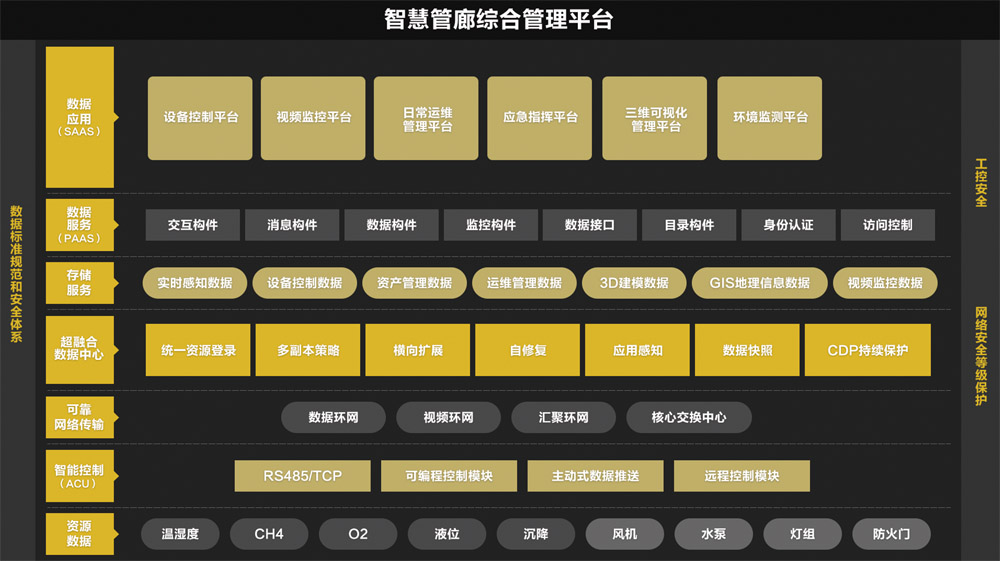

總體架構
??軟件平(ping)(ping)臺遵循(xun)扁平(ping)(ping)化(hua)、組件化(hua)設計(ji)思路，采(cai)用統一的(de)數據交互(hu)和數據接口標準，平(ping)(ping)臺各模(mo)塊之間(jian)搭建松(song)散耦(ou)合(he)，對多種服務(wu)按(an)照多層(ceng)模(mo)式組織，實現(xian)所有業務(wu)和流程的(de)統一監控和管理。
??平臺(tai)底層(ceng)運用智(zhi)能感(gan)知、識(shi)別技(ji)術等通(tong)信(xin)感(gan)知技(ji)術，搭配公司自主研發的ACU控(kong)制(zhi)設(she)備(bei)，搭建物(wu)聯網(wang)平臺(tai)，對管廊設(she)備(bei)進行智(zhi)能化、自動化開關和遠程控(kong)制(zhi)。
??通過超融(rong)合數據中(zhong)心為管廊全(quan)生命周期(qi)的管理提出(chu)完整的數據標準規范(fan)，數據更新和運營服(fu)務體系。
產品內容
??設(she)(she)(she)備控制(zhi)(zhi)：設(she)(she)(she)備控制(zhi)(zhi)平臺，實現對管廊設(she)(she)(she)備的自(zi)動化(hua)、智能化(hua)控制(zhi)(zhi)；
??視頻監(jian)控：視頻監(jian)控平(ping)臺，實現(xian)對管廊24小時不間斷視頻監(jian)控功能；
??環(huan)境監測：環(huan)境監測平(ping)臺，實現對管廊(lang)內環(huan)境數據的實時監測，保障管廊(lang)環(huan)境的安全、穩定；
??日常(chang)運維：日常(chang)運維管(guan)理平(ping)(ping)臺，對管(guan)廊日常(chang)運維進行(xing)標準化、流程(cheng)化的管(guan)理，保障管(guan)廊的平(ping)(ping)穩(wen)、可靠(kao)運行(xing)；
??應(ying)急(ji)指揮：應(ying)急(ji)指揮系統，對管(guan)廊應(ying)急(ji)指揮實現應(ying)急(ji)預案電子化、應(ying)急(ji)處(chu)置專業化管(guan)理，保障(zhang)應(ying)急(ji)事件(jian)處(chu)置及時、準(zhun)確。

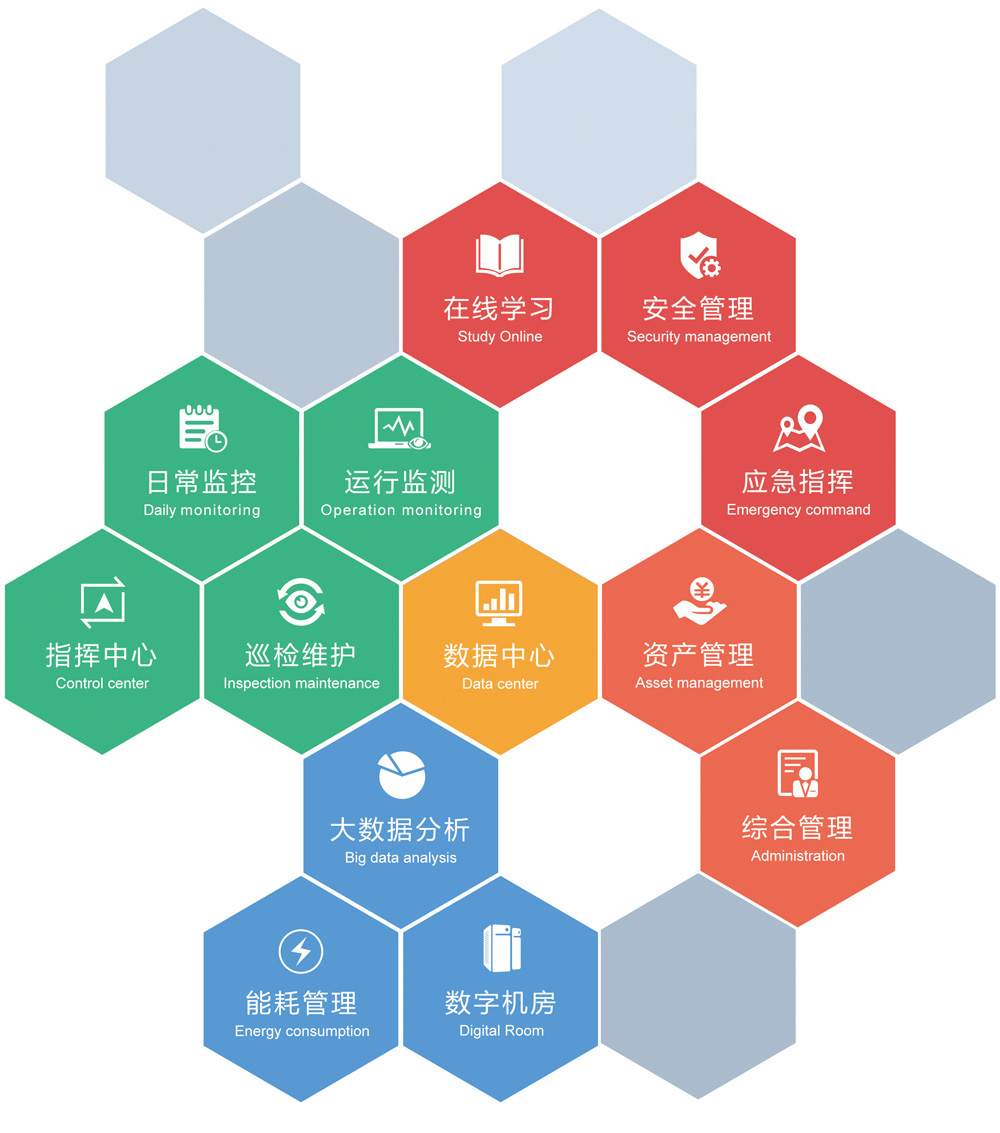

整體模塊
指揮中心

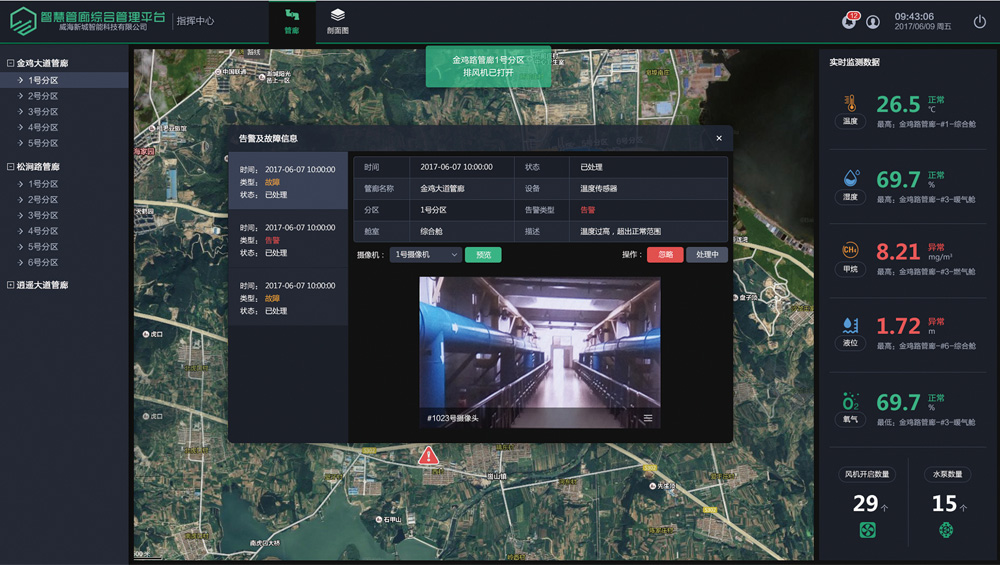

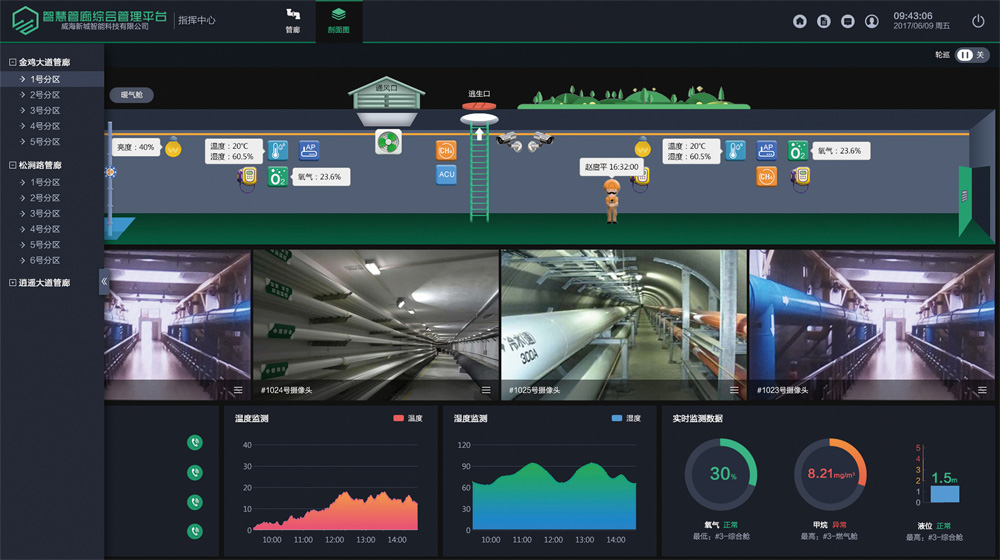

??建設管(guan)(guan)廊指(zhi)揮(hui)中心“一張圖”，通(tong)過GIS地圖和剖面圖在指(zhi)揮(hui)中心大屏上實時(shi)(shi)顯示(shi)管(guan)(guan)廊周邊環境(jing)、管(guan)(guan)廊內環境(jing)監測信(xin)息、入(ru)廊人(ren)(ren)員位(wei)置(zhi)信(xin)息以及管(guan)(guan)廊內視頻(pin)監控畫面、人(ren)(ren)員入(ru)侵信(xin)息、管(guan)(guan)廊告警信(xin)息、設備故(gu)障信(xin)息，并對管(guan)(guan)廊內災(zai)害實時(shi)(shi)警報(bao)。通(tong)過輪巡(xun)功能，系(xi)統自動輪巡(xun)管(guan)(guan)廊分區，并在大屏幕上進行(xing)實時(shi)(shi)展示(shi)。

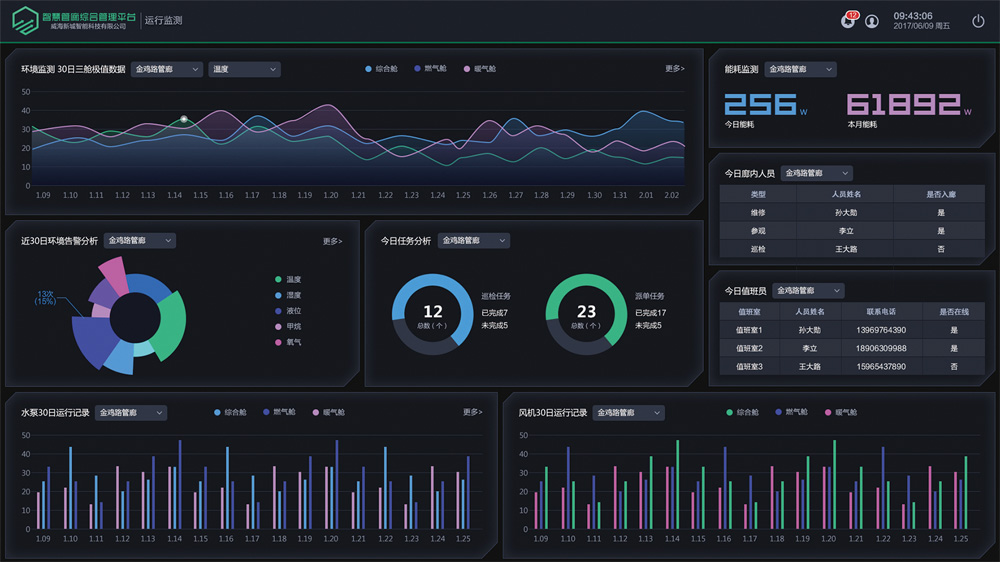

運行監測
??對管(guan)廊日常設備(bei)、管(guan)線的運行情況進行監(jian)測和統計(ji)分(fen)析(xi)。

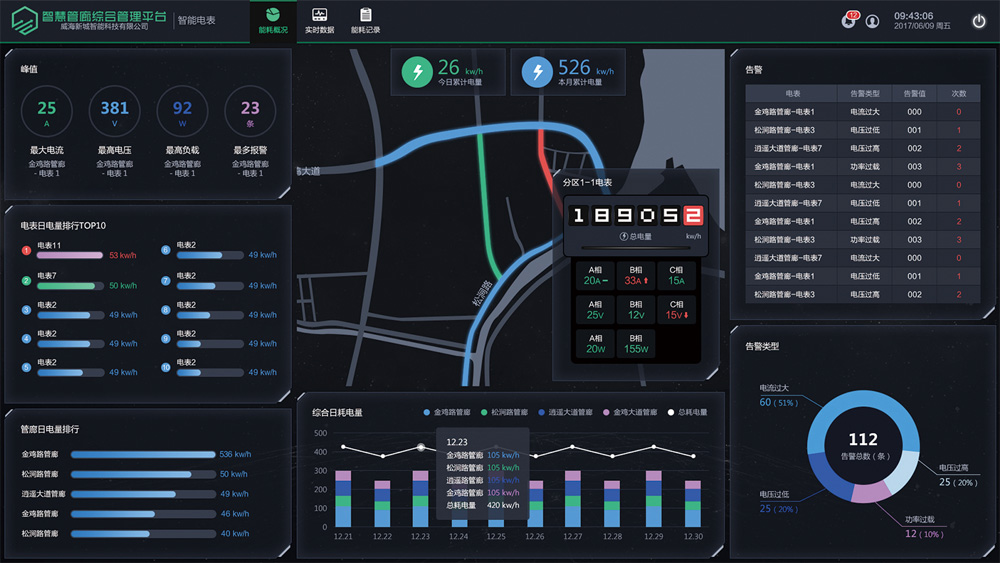

能耗管理
??對(dui)管(guan)廊日(ri)常(chang)能(neng)耗計量進(jin)行實時性監(jian)測，為管(guan)理(li)者提供實時、準確、真實的數據支持；通過多維度的能(neng)耗分析，協助管(guan)理(li)者進(jin)行節(jie)能(neng)方案的制定，實現管(guan)廊日(ri)常(chang)運維管(guan)理(li)的節(jie)能(neng)減排，打(da)造(zao)“綠色管(guan)廊”。
三維建模
??構建管廊的三維模型，并與VR設備相結合，建立全新的可視化的管廊管理體系；通過AR增強技術實(shi)現管廊內外(wai)同步的巡(xun)檢方式。

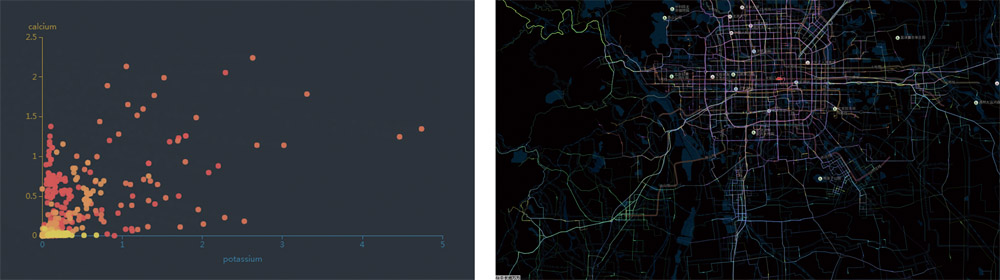

大數據分析
??對(dui)管(guan)廊(lang)內部的環境、設備運行大數據(ju)進(jin)行智能分析，為(wei)運維(wei)人員提(ti)供預警報告，為(wei)管(guan)廊(lang)應急指揮提(ti)供準確(que)依據(ju)。

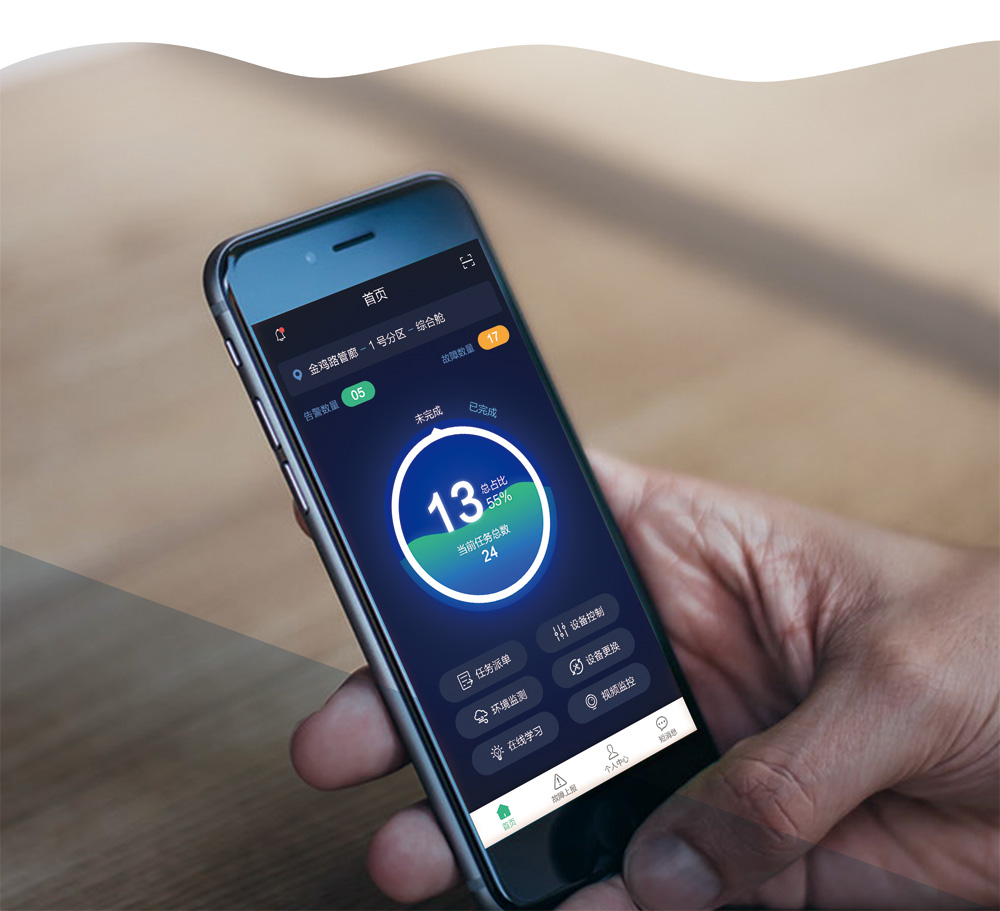

手持終端APP
??構建管(guan)(guan)廊手持(chi)終端管(guan)(guan)理平臺，運(yun)(yun)維人員通過手持(chi)終端完成管(guan)(guan)廊的日常運(yun)(yun)維，實現(xian)異(yi)常信息上報、應(ying)急指揮(hui)信息查看、環(huan)境監測數據查詢、設備遠程控(kong)制、管(guan)(guan)廊資產(chan)管(guan)(guan)理操作，同時設立“直播功(gong)能”對突(tu)發(fa)事件進行實時視頻直播，為管(guan)(guan)廊應(ying)急決策提供數據支撐。
硬件產品
區域控制單元ACU

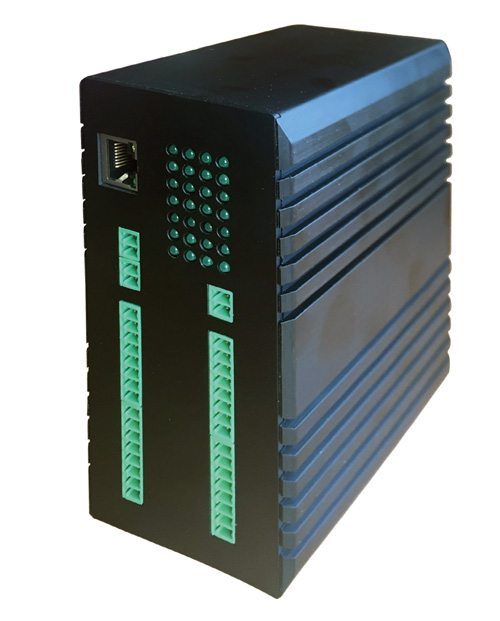

??區域控(kong)制(zhi)(zhi)單元ACU是新一(yi)代智慧(hui)管廊數(shu)據采(cai)集(ji)與(yu)設(she)備遠程控(kong)制(zhi)(zhi)一(yi)體化智能(neng)監控(kong)產(chan)品，滿足(zu)嚴酷(ku)環境下數(shu)據采(cai)集(ji)、傳輸系(xi)統(tong)的設(she)計需(xu)求，采(cai)用卡軌式(shi)安(an)裝方式(shi)。可廣泛應(ying)用于分(fen)布式(shi)智能(neng)管廊控(kong)制(zhi)(zhi)系(xi)統(tong)、智慧(hui)樓宇(yu)控(kong)制(zhi)(zhi)系(xi)統(tong)、太陽能(neng)發(fa)(fa)電自動化系(xi)統(tong)、風力發(fa)(fa)電系(xi)統(tong)、微電網系(xi)統(tong)、綜合節能(neng)系(xi)統(tong)、軌道交通及工業自動化等多種應(ying)用場合。
功能特性
??強(qiang)固外殼(ke)設計，電路三防(fang)處理，適合現場(chang)惡劣環境
??支持 -40～80℃ 工業寬(kuan)溫應用(yong)
??工業級M1處理器、512MB Flash
??1個10/100Mbps工業(ye)以(yi)太(tai)網接口
??2個用戶串口，RS232/485可(ke)選擇(ze)，支(zhi)持(chi)Modbus協議
??16路DI、8路DO，時間順(shun)序(xu)記錄(lu)SOE可達(da)1ms
??可擴展輸(shu)入輸(shu)出(chu)模塊，內置實時(shi)(shi)時(shi)(shi)鐘（RTC）及蜂鳴器(qi)
??內置溫度傳感器及硬(ying)件(jian)加密，支持(chi)配(pei)置硬(ying)件(jian)看門狗
防爆話機

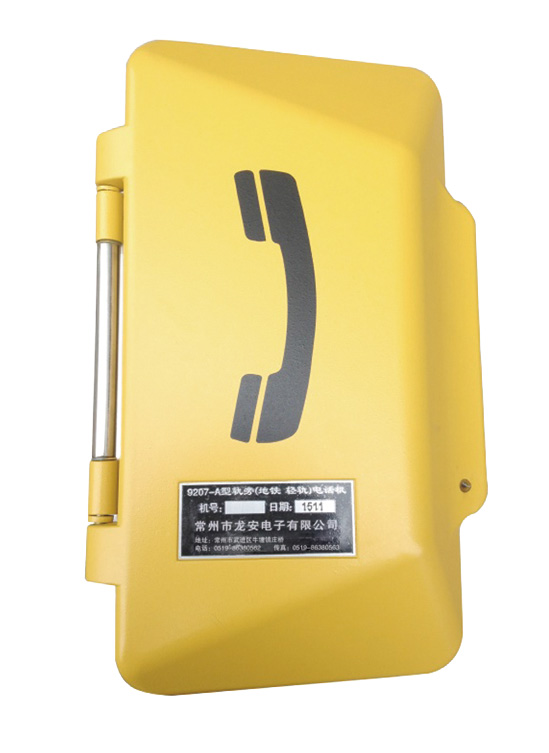

??本產品嚴格執行《GB/T15279-2002 自(zi)動電(dian)話機技(ji)(ji)術條件(jian)》、《MT209-1990 煤礦(kuang)通信、檢測、控制用電(dian)工電(dian)子(zi)產品通用技(ji)(ji)術要求(qiu)》等所(suo)規(gui)定的標準。是專門為城(cheng)市綜合管(guan)廊的防爆(bao)區(qu)域設計的專用防爆(bao)電(dian)話。主(zhu)要技(ji)(ji)術指標完(wan)全滿足電(dian)話機國(guo)家標準GB/T15279-94要求(qiu)。
功能特性
??采(cai)用全密(mi)封性(xing)式結構設計，具(ju)有防塵、防潮、防腐蝕、防爆(bao)作用
??掛(gua)式(shi)，無觸(chu)點(dian)叉簧機構，話機、殼體(ti)一體(ti)化設計，可防止被盜
??機殼采用鋁(lv)合金澆鑄，殼體表面噴塑，新穎堅固(gu)
??防護等級達IP66，鍵(jian)盤(pan)為全密封帶夜光輕觸按鍵(jian)
??撥(bo)號鍵(jian)盤設有緊急呼叫(jiao)按(an)鍵(jian)，緊急情況下可(ke)單(dan)鍵(jian)直呼調(diao)度室
??具(ju)有自動(dong)關(guan)門掛(gua)機(ji)、熱線功能(neng)

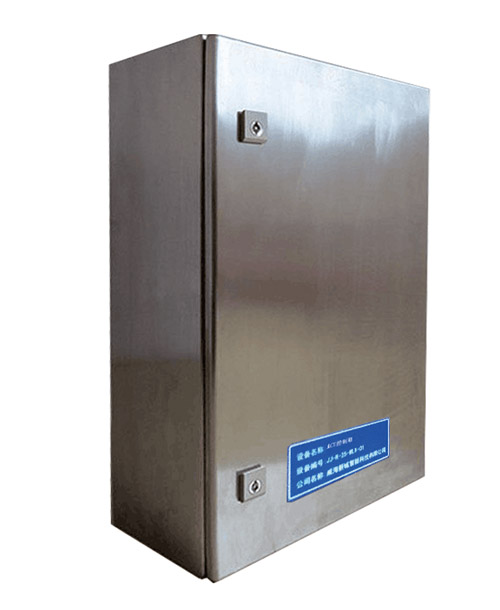

ACU控制柜
??ACU控制柜是管廊防火分區內(nei)集(ji)(ji)數據(ju)(ju)采集(ji)(ji)、數據(ju)(ju)交換傳輸(shu)和環(huan)境控制的工(gong)業級(ji)控制終(zhong)端。柜體防護等(deng)級(ji)達到IP67，可滿足管廊內(nei)嚴苛的環(huan)境。
功能特性
??數據采集(ji)(ji)：包括但不(bu)限于管廊內溫(wen)度、濕度、氧氣含量、可燃氣、設備(bei)啟停狀態(tai)、設備(bei)故障(zhang)狀態(tai)等(deng)的采集(ji)(ji)，接口(kou)數可任意擴展。
??數據交(jiao)換傳輸：數據傳輸采用工業級(ji)環網交(jiao)換機(ji)，數據網與環控網物理隔離；集成語音模塊(kuai)，支持8~24路(lu)電(dian)話(hua)接入。
??環境(jing)控制：可編程邏輯(ji)控制器，實(shi)現設備管(guan)控和環境(jing)調控。
??一體化設(she)計：一個設(she)備滿足防火分區內所有附屬設(she)施接入，邏輯清晰，布線(xian)簡單。
人員定位基站

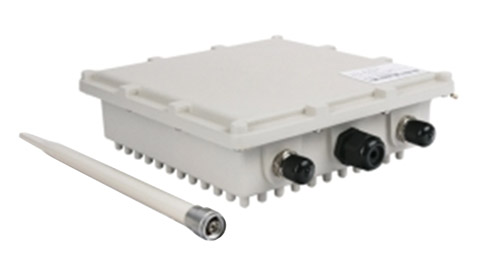

??室外定位(wei)基站，可以支(zhi)(zhi)持ToF/TDoA兩(liang)種(zhong)(zhong)定位(wei)方(fang)(fang)法，也支(zhi)(zhi)持無線精(jing)(jing)確測距(ju)(ju)，主要應(ying)用(yong)在(zai)遠距(ju)(ju)離(li)，高(gao)精(jing)(jing)度定位(wei)。基站采(cai)用(yong)有線和Wi-Fi 5.8G 兩(liang)種(zhong)(zhong)回傳的(de)方(fang)(fang)式(shi)，通過有線回傳的(de)時候，可以連接到(dao)交換機再(zai)連接到(dao)計算引擎(qing)。無線回傳支(zhi)(zhi)持多(duo)種(zhong)(zhong)組網方(fang)(fang)式(shi)，客戶端模式(shi)/基站模式(shi)/Repeater方(fang)(fang)式(shi)，極大簡化(hua)了系統的(de)布線。5.8G Wi-Fi 為高(gao)功(gong)率(lv)，支(zhi)(zhi)持IEEE802.11AN，最高(gao)物理速率(lv)達(da)(da)到(dao)150Mbps，傳輸(shu)距(ju)(ju)離(li)達(da)(da)到(dao)視(shi)距(ju)(ju)200米以上。
??通(tong)過網口進(jin)行供(gong)(gong)電(dian)，支持的標準的802.3af/at PoE供(gong)(gong)電(dian)，可以通(tong)過PoE 交換機集中管理。
功能特性
??802.15.4a UWB 無(wu)線(xian)
??高精(jing)度，測距精(jing)度可達5厘米（標準差(cha)）
??UWB高功率，視距(ju)工作距(ju)離大于100米
??高功率802.11AN 1ⅹ1 Wi-Fi
??外置全(quan)向(xiang)高增益天線
??802.3af/at PoE 供(gong)電
??10/100M以太網
??IP65 防護等級

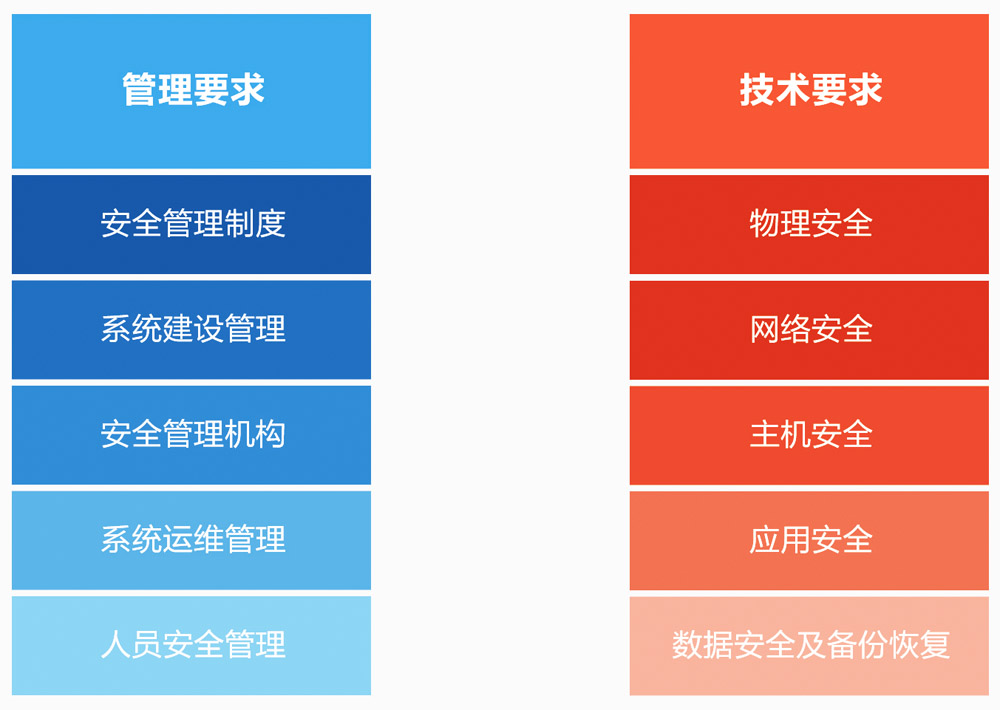

安全保障

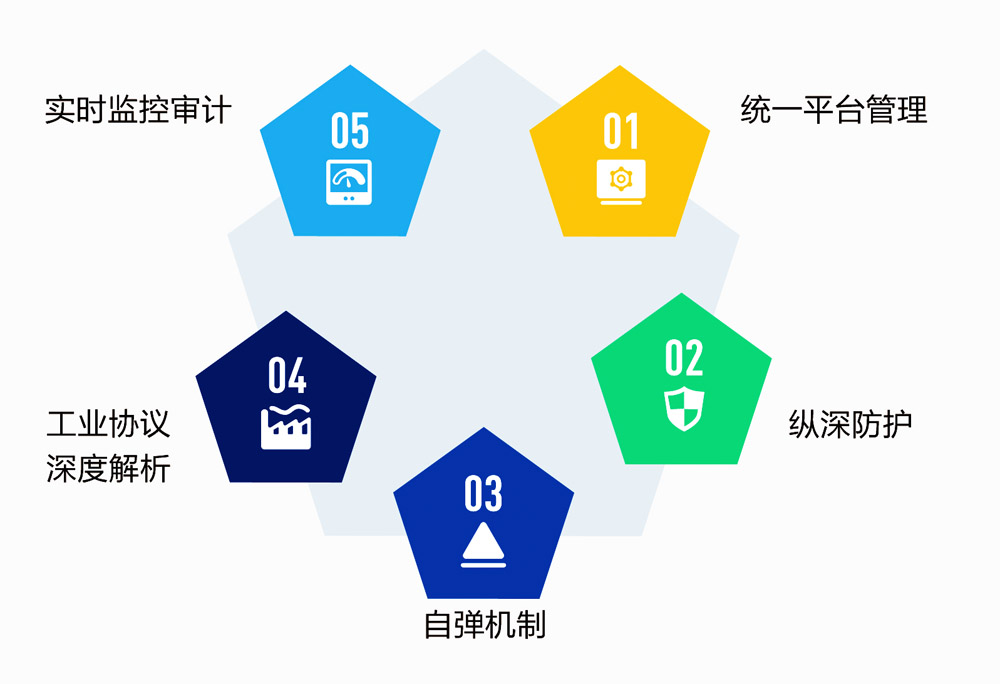

??工控安全：創建“本質安全”的(de)工業(ye)網絡環境，結合工業(ye)控制網絡的(de)常見(jian)架構，打造(zao)管廊特色的(de)工控安全防范體系，保證(zheng)管廊底層(ceng)關鍵性基(ji)礎設施以及控制系統的(de)安全穩(wen)定運行。
??網(wang)絡(luo)安(an)全：按照(zhao)《中華人民共和國(guo)網(wang)絡(luo)安(an)全法》規定，對地下智慧管(guan)廊綜合管(guan)理平(ping)臺按照(zhao)網(wang)絡(luo)安(an)全等級保護（三級）要求進行建(jian)設。
